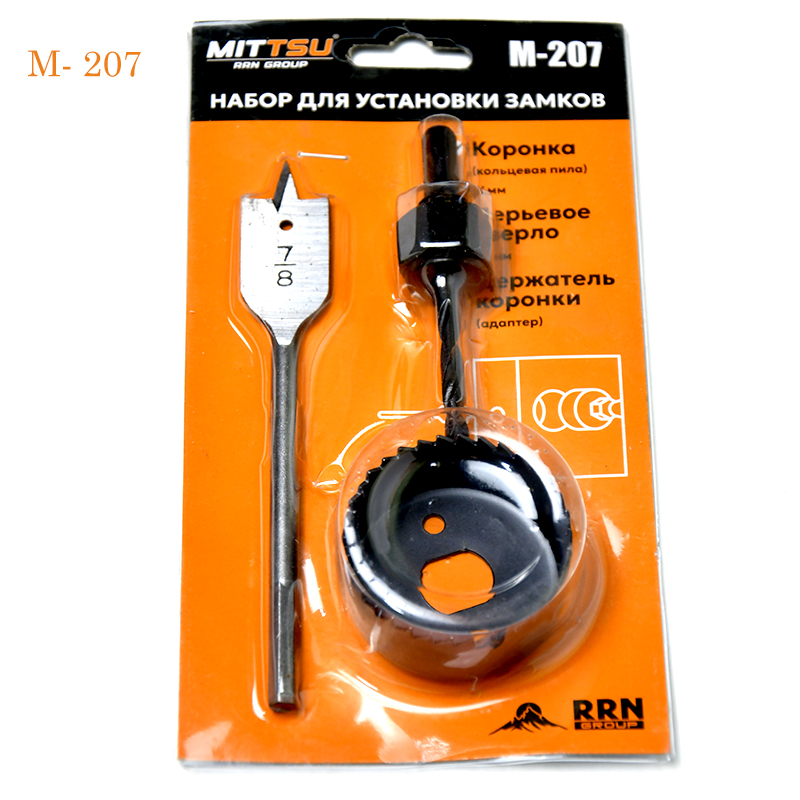

Набор для врезки замков «MITTSU» M207 (1*25)(1*100)

НАБОР ДЛЯ УСТАНОВКИ ЗАМКОВ
Предназначен для врезных замков и ручек с круглым отверстием диаметром 54 мм и отверстием под защелку 22 мм.

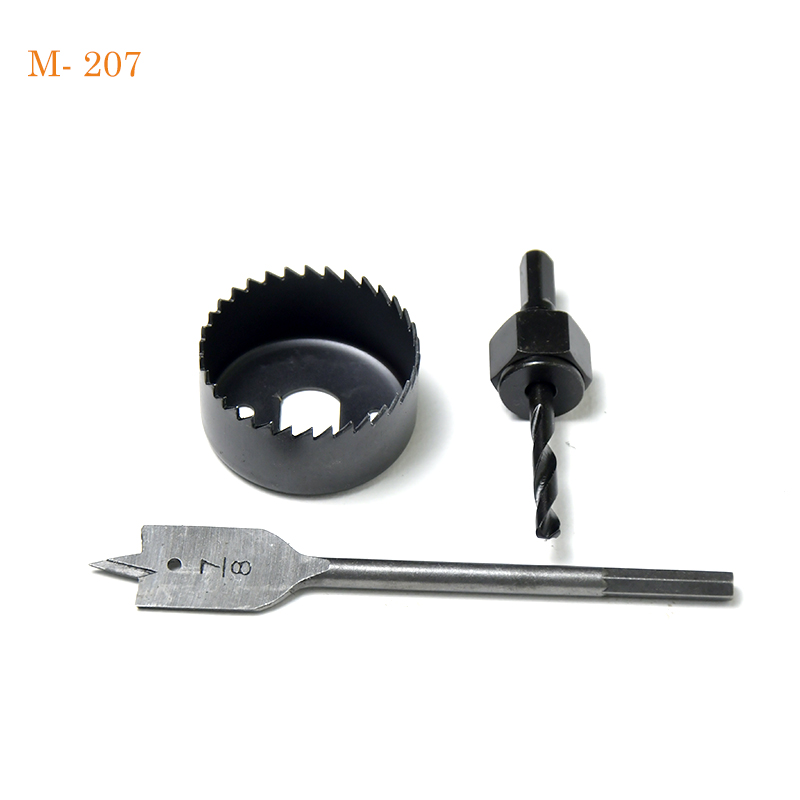

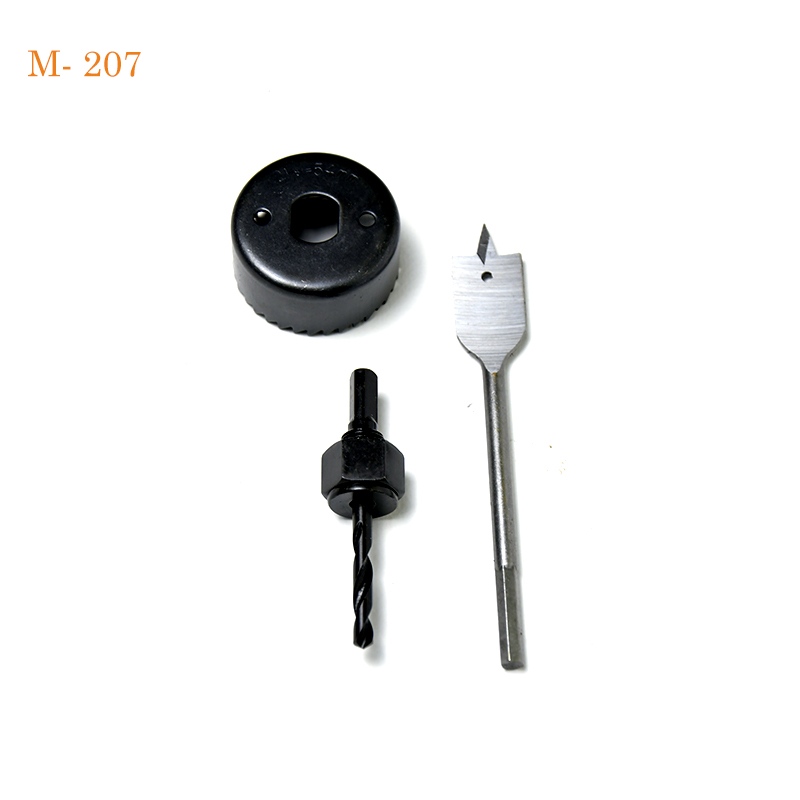

В комплекте:
Коронка (кольцевая пила) 54 мм
Перовое сверло 22 мм
Держатель коронки (адаптер)

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Общие указания:
Перед началом работы внимательно прочтите инструкцию по установке, прилагаемую к вашему замку. Подготовьте необходимые инструменты. В дополнение к данному набору вам понадобятся: электродрель, крестовая отвертка, стамеска, молоток и спиральное сверло по металлу диаметром 2,4 мм.
Порядок работ:
1. Подготовка и разметка
Отметьте высоту расположения ручки замка на двери. Стандартная рекомендуемая высота в России — 1000 мм (1 метр) от уровня чистого пола. При наличии уже установленных дверей ориентируйтесь на их расположение или следуйте рекомендациям производителя вашего замка.
Используйте прилагаемый к замку бумажный шаблон, чтобы точно разметить центры отверстия под ручки и отверстия в торце двери под защелку. Если шаблон отсутствует, выполните разметку, исходя из размеров, указанных производителем замка.
ВНИМАНИЕ: Размеры отверстия для защелки могут отличаться в зависимости от толщины и конструкции дверного полотна.
2. Сверление направляющих отверстий
В отмеченных центрах просверлите сквозное направляющее отверстие диаметром 2,4 мм для основного механизма замка.
Также просверлите направляющее отверстие 2,4 мм в торце двери, в месте установки защелки.
3. Сверление основных отверстий
Для основного механизма: Используйте коронку 54 мм. Начните сверление с одной стороны двери, используя тонкое направляющее отверстие 2,4 мм как ориентир.
Чтобы избежать сколов, закончите сверление с противоположной стороны двери, также ориентируясь на уже имеющееся направляющее отверстие.
Для защелки (в торце двери): Используйте перовое сверло 22 мм. Просверлите отверстие на глубину примерно 20 мм больше, чем длина корпуса защелки.
4. Установка защелки и ручек
Вставьте механизм защелки в отверстие в торце двери и обведите контур её лицевой планки карандашом.
Используя стамеску и молоток, аккуратно выберите древесину (сделайте углубление) так, чтобы лицевая планка защелки была заподлицо (на одном уровне) с поверхностью торца двери.
Закрепите защелку саморезами из комплекта замка.
Установите внешнюю ручку с декоративной накладкой, пропустив соединительный квадрат (шпиндель) через механизм защелки.
5. Установка ответной планки на коробке
Вставьте внутреннюю ручку и совместите её с внешней. Закрепите их согласно инструкции к замку.
Определите точное положение ответной планки на дверной коробке. Измерьте высоту центра установленной защелки и перенесите отметку на коробку.
Приложите ответную планку по разметке и обведите её контур.
6. Подготовка паза под ответную планку
Используя сверло по дереву (желательно 16 мм), просверлите неглубокое отверстие (около 16 мм) по центральной оси ответной планки.
С помощью стамески выберите углубление по контуру так, чтобы ответная планка была установлена заподлицо с поверхностью дверной коробки.
7. Окончательная фиксация
Установите ответную планку в подготовленное место. Отметьте точки для шурупов и предварительно просверлите направляющие отверстия диаметром 2,4 мм.
Надежно закрепите ответную планку винтами.

ВНИМАНИЕ:
Всегда используйте защитные очки.
Перед началом работы убедитесь, что коронка надежно затянута в держателе.
Запрещено использовать инструмент в режиме реверса (обратного вращения).
